Estructura Coplanar Alcázar

Cubiertas con inclinación

Estructura Coplanar Alcázar

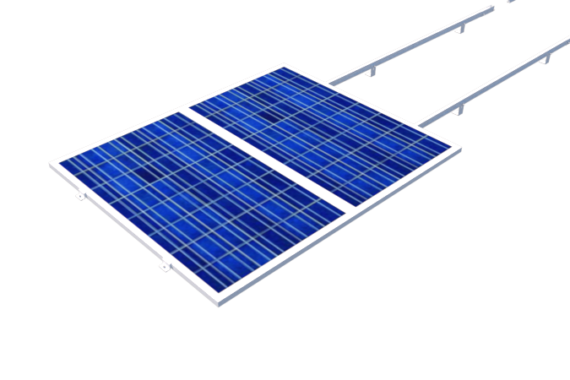

La estructura coplanar Alcázar se utiliza para fijar los módulos FV sobre una superficie inclinada. Esta estructura posiciona los módulos con una inclinación igual a la de la superficie en la que se fija. Los módulos se anclan a los perfiles mediante las fijaciones laterales y centrales. La fijación L115 asegura los perfiles a la superficie de la cubierta.

Según el tipo de cubierta (teja, teja cerámica, chapa sándwich, chapa grecada, chapa simple, cubierta tipo deck, etc.) se utilizará la tornillería apropiada* (no incluida en la estructura ofertada).

https://www.sunsupport.es/wp-content/uploads/2021/05/Imagen1-570x380.jpg
https://www.sunsupport.es/wp-content/uploads/2021/05/coplanar-570x380.png

Soportes para cubiertas metálicas

Soporte coplanar continuo fijación a correas para cubierta metálica.

  • Todo tipo de cubiertas ligeras metálicas.
  • Anclaje a correas metálicas y de hormigón.
  • Para módulos de 60 y 72 células (1650/2120mmx992/1135mm) de 33 a 50 mm de espesor.
  • Posibilidad de poner los módulos en horizontal o vertical.
  • Junta EPDM. Estanqueidad asegurada.
https://www.sunsupport.es/wp-content/uploads/2021/05/cubiertas-teja-620x380.jpg

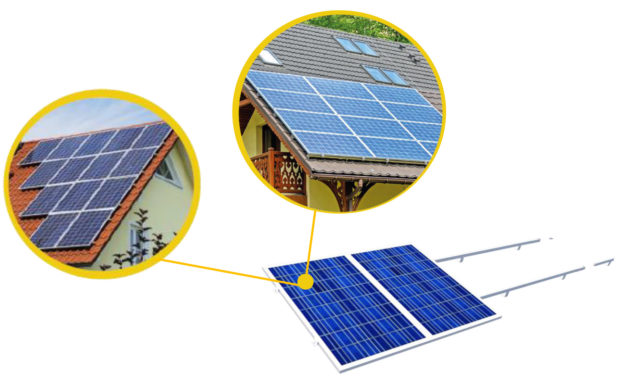

Soportes para cubiertas de teja

Soporte coplanar continuo atornillado para cubierta inclinada con anclaje a hormigón o madera.

  • Todo tipo de cubiertas no ligeras (Cubiertas ligeras: sistema estructural mediante correas metálicas).
  • Para módulos de 60 y 72 células (1650/2120mm x 992/1135mm) de 33 a 50 mm de espesor.
  • Fijación a forjado o formación de pendiente posibilidad en correas de madera.
  • No recomendado para viguetas de hormigón pretensado.
  • Junta EPDM, estanqueidad asegurada.
  • Posibilidad de disponer los módulos en horizontal  o vertical.
  • En el caso de anclaje a madera no es necesario realizar un taladro previo.
  • Se recomienda la utilización de taco químico en el caso de hormigón. Según estado del hormigón, posibilidad de uso de taco de nylon)
