Estructura Triangular Veleta

Cubiertas sin inclinación

Estructura Triangular Veleta

La estructura triangular Veleta se utiliza para fijar los módulos FV sobre una superficie horizontal o con inclinación mínima, proporciona a los módulos una inclinación igual a la suma del ángulo del triángulo (estandarizado entre 15° y 35° en intervalos de 5°) más la inclinación de la superficie.

Los módulos se fijan a los perfiles mediante las fijaciones laterales y centrales, a su vez estos perfiles a los triángulos mediante tornillería especial incluida. Según la superficie de cubierta los triángulos se fijan a la misma directamente sobre el perfil PH más la fijación FL115.

https://www.sunsupport.es/wp-content/uploads/2021/05/Imagen2-rend-570x380.jpg

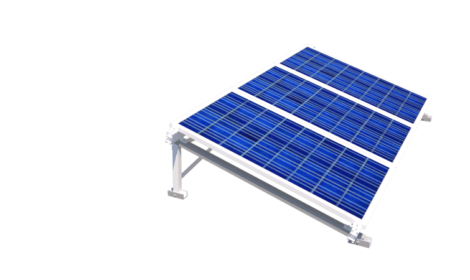

Vertical

https://www.sunsupport.es/wp-content/uploads/2021/05/soporte-inclinado-abierto-470x280.png

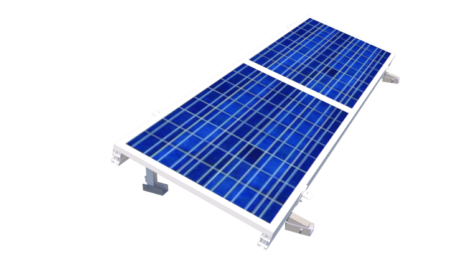

Horizontal

https://www.sunsupport.es/wp-content/uploads/2021/05/soporte-inclinado-abierto-modulos-horizontales-470x280.png

Estructura triangular Veleta abierta

Soporte triangular para cubierta plana o de mínima pendiente.

  • Cubierta plana ligera y no ligera (Subestructura).
  • Anclaje a hormigón y correas metálicas. Sistema premontado.
  • Para módulos de 60 y 72 células
    (1650/2120mmx992/1135mm) de 30 a 50 mm de espesor.
  • TV1610A para módulo de 1650 x 1000.
  • TV2010A para módulo de 2000 x 1000.
  • Disposición de los módulos en horizontal o vertical.
  • Tornillería de anclaje NO incluida.
  • Disponibilidad de cualquier inclinación gradual.

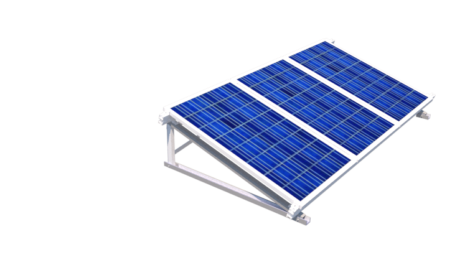

Vertical

https://www.sunsupport.es/wp-content/uploads/2021/05/soporte-inclinado-cerrado-470x280.png

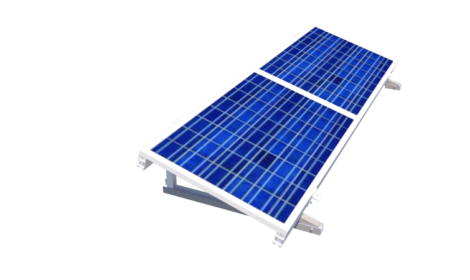

Horizontal

https://www.sunsupport.es/wp-content/uploads/2021/05/soporte-inclinado-cerrado-modulos-horizontales2-470x280.png

Estructura triangular Veleta cerrada

Soporte triangular para cubierta plana o de mínima pendiente.

  • Cubierta plana ligera y no ligera (Subestructura).
  • Anclaje a hormigón y correas metálicas. Posibilidad de lastrar con bloques de hormigón a superficie.
  • Sistema premontado.
  • Para módulos de 60 y 72 células (1650/2120mmx992/1135mm) de 30 a 50 mm de espesor.
  • TV1610A para módulo de 1650 x 1000.
  • TV2010A para módulo de 2000 x 1000.
  • Disposición de los módulos en horizontal o vertical.
  • Tornillería de anclaje NO incluida.
  • Disponibilidad de cualquier inclinación gradual.
